车载芯片封装可靠性突破：双固化底部填充技术应用解析

车规级芯片封装面临的技术挑战

随着汽车电子化程度不断提升，车载芯片承载着从自动驾驶到智能座舱的关键功能。然而,车规级应用场景对芯片封装可靠性提出了严苛要求。BGA (Ball Grid Array) 和CSP（Chip Scale Package）等倒装芯片封装结构在实际应用中面临多重痛点：

固化效率制约产能提升。传统底部填充胶通常需要较长时间完成固化，这在大批量生产环节中成为产能瓶颈。生产线需要预留更长的固化工位，直接影响制造周期和成本控制。

微间隙填充完整性难题。当芯片与基板间隙缩小至50微米甚至更窄时，填充材料的流动性成为关键指标。填充不充分会导致空洞形成，这些空洞在温度循环过程中成为应力集中点，大幅降低焊点寿命。

热机械应力引发的失效风险。芯片、焊球、基板三者的热膨胀系数存在明显差异。在-50℃至150℃的车规级温度循环测试中，这种不匹配会产生巨大应力，导致焊球开裂甚至芯片脱落。

严苛环境耐受性考验。车载电子系统需经受高低温冲击、振动、潮湿等复合环境。封装材料如果玻璃化转化温度偏低或吸湿性高，将在长期使用中发生性能退化。

工艺兼容性适配问题。不同封装工艺中存在助焊剂残留等变量因素，填充材料需要具备良好的工艺包容度，避免因化学敏感性导致粘接失效。

底部填充胶的技术原理与价值

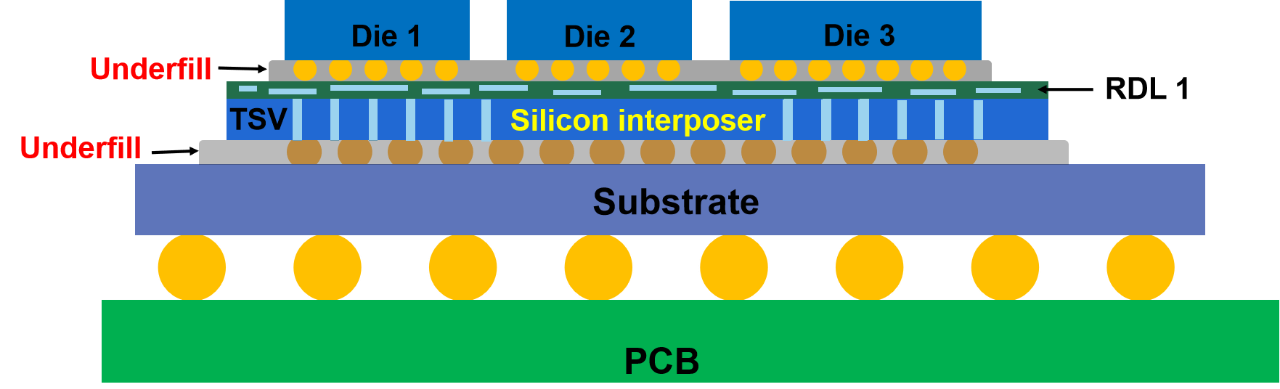

底部填充（Underfill）技术通过在芯片与基板之间注入胶粘剂，形成连续的支撑层，从根本上改变封装结构的力学特性。这层材料发挥着三重关键作用：

其一，应力均匀分散机制。填充胶固化后将离散的焊球连接点整合为连续体，当温度变化产生应力时，力的传递路径从集中在焊球上转变为分散至整个胶层，单个焊点承受的载荷明显降低。

其二，微间隙完整填充保障。高流动性材料能够快速渗透至狭窄空间，通过毛细作用实现无空隙充填。这确保了芯片与基板之间形成完整的物理连接，消除潜在的失效源头。

其三，刚性支撑体系构建。固化后的填充胶具备高硬度和高模量特性，为微细间距封装提供必要的机械支撑，抑制芯片在外力作用下的位移和变形。

MOSON曼森71173系列的技术突破

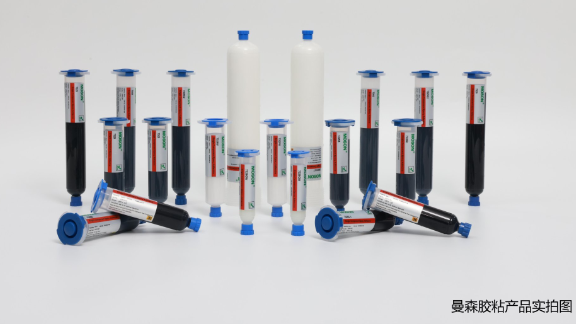

针对上述车规级芯片封装痛点，MOSON曼森成功研发出车规级高可靠半导体芯片封装底部填胶71173系列，该产品专为BGA/CSP倒装芯片等器件设计。

快速固化能力。产品可在150℃条件下5至10分钟完成固化，这一指标大幅提升产线效率。相较于传统产品需要数小时的固化时间，71173系列使得单条生产线的产出能力实现倍数级增长，有效降低成本。

高可靠填充性能。该产品具备超高流动性，能够快速渗透至50微米甚至更小的间隙，实现无空洞填充。这种特性确保了芯片底部每个微小区域都获得充分保护，从源头上消除因填充不完整引发的可靠性隐患。

低热膨胀系数设计。71173系列的热膨胀系数（CTE）控制在30ppm/℃水平，有效缓解材料间CTE失配引起的热机械应力，降低焊球开裂风险。这一参数的优化使得封装结构在温度剧烈变化时仍能保持稳定的力学状态。

车规级耐候表现。产品的玻璃化转化温度达到162℃，表现出优异的耐高低温循环耐冲击性能，可承受-50℃至150℃的温度范围冲击，并通过双85老化测试1000小时。这意味着产品能够在汽车全生命周期内保持稳定性能。

工艺兼容优势。71173系列兼容BGA/CSP倒装芯片封装工艺，对助焊剂残留不敏感，这种工艺包容性降低了生产过程中的质量波动风险。同时，产品符合RoHS、REACH等环保标准，满足车规级绿色制造要求。

底部填充胶的应用工艺流程

在实际生产环节中，底部填充胶的施工遵循精确的工艺步骤。首先，通过回流焊工艺完成芯片与基板的焊接，形成初步的机械电气连接。此时焊点已经建立，但结构强度和可靠性尚未达到车规级要求。

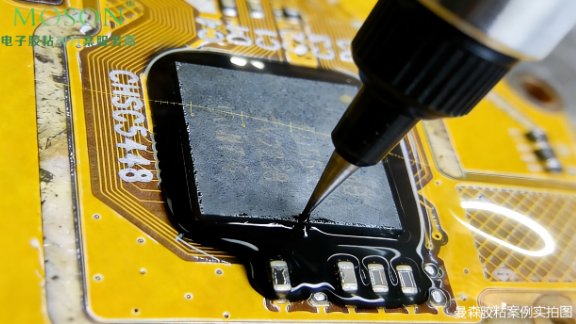

接下来进入点胶阶段。采用精密点胶设备将71173系列材料沿芯片边缘点注，借助毛细作用使胶液自动渗入芯片底部空隙。这一过程需要控制点胶量和位置，确保材料均匀分布且不溢出封装区域。

随后将组件送入固化炉进行热处理。在150℃温度环境下保持5至10分钟，材料完成交联反应，从液态转变为固体。固化过程中需监控温度曲线，避免升温过快导致内应力产生。

固化完成后进行质量检验。通过超声波扫描检测填充完整性，确认无空洞缺陷；通过剪切力测试验证粘接强度；通过外观检查确认无溢胶或污染。符合标准的产品即可进入下游组装工序。

技术体系背后的研发支撑

MOSON曼森能够推出71173这类高性能产品，得益于企业在电子工业胶粘剂领域的深厚积累。企业专注于电子工业胶粘剂的研发、生产与销售，通过"UV+热双固化"等前沿技术，提供秒级固化、微米级精度的定制化胶粘解决方案。

企业拥有专业创新研发中心，由博士、硕士组成的研发团队具备18年行业经验，并与国内高校建立产学研合作机制。这种产学研结合模式确保了技术创新的持续性和前沿性。企业拥有10余项发明证书，这些知识产权覆盖了从材料配方到工艺应用的完整链条。

在质量管理方面，企业严格遵循IATF16949及ISO9001质量管理体系，这为车规级产品的稳定供应提供了体系保障。企业获评定为高新技术企业、专精特新企业，服务超过1000家企业，与多家行业头部企业建立长期深度合作。

应用价值与产业意义

71173系列底部填充胶的推出，为车载芯片封装可靠性提升提供了切实可行的解决路径。从产业链角度看，该技术的应用产生多层次价值：

对于芯片封装厂商，快速固化特性直接提升产线效率，降低单位产品的制造成本。高可靠性能减少质量异常和返工率，提高整体良率水平。

对于汽车电子制造商，采用高性能底部填充胶的芯片模组在整车应用中表现出更强的环境适应性。这降低了售后故障率，减少了质保成本，提升了品牌信誉度。

对于终端用户，更可靠的车载电子系统意味着更安全的驾驶体验。无论是自动驾驶传感器还是动力电池管理芯片，封装可靠性都直接关系到行车安全。

从技术发展趋势看，随着芯片集成度持续提高、封装尺寸不断缩小，对底部填充材料的性能要求将更加严苛。具备快速固化、低应力、高耐候特性的材料体系将成为产业发展的关键支撑。

结语

车规级芯片封装可靠性的提升是一个系统工程，底部填充技术在其中扮演着关键角色。通过材料创新、工艺优化和质量管控的协同作用,可以有效应对严苛环境下的可靠性挑战。MOSON曼森71173系列产品以其在固化速度、填充性能、热稳定性等方面的技术特性，为车载芯片封装提供了高可靠性解决方案，推动着汽车电子产业向更高性能和可靠性方向发展。
