工业相机稳定运行指南|影响稳定性的5个关键细节,你排查到位吗

本篇文章1722字，读完约4分钟

　　在机器视觉项目中，工业相机承担着图像采集的重要任务，其运行稳定性直接关系到整套设备的生产效率与检测精度。

　　然而，在实际应用过程中，偶尔会遇到图像采集中断、数据传输异常、设备连接不稳定等现象。

　　很多人的反应是“相机是否存在问题”?

　　但从度申科技服务的大量项目实践来看，影响工业相机稳定性的因素往往来自整个视觉系统，而不仅仅是相机本身。

　　供电质量、布线方式、现场电磁环境、软件配置以及设备维护等多个环节，都可能影响系统的稳定性。

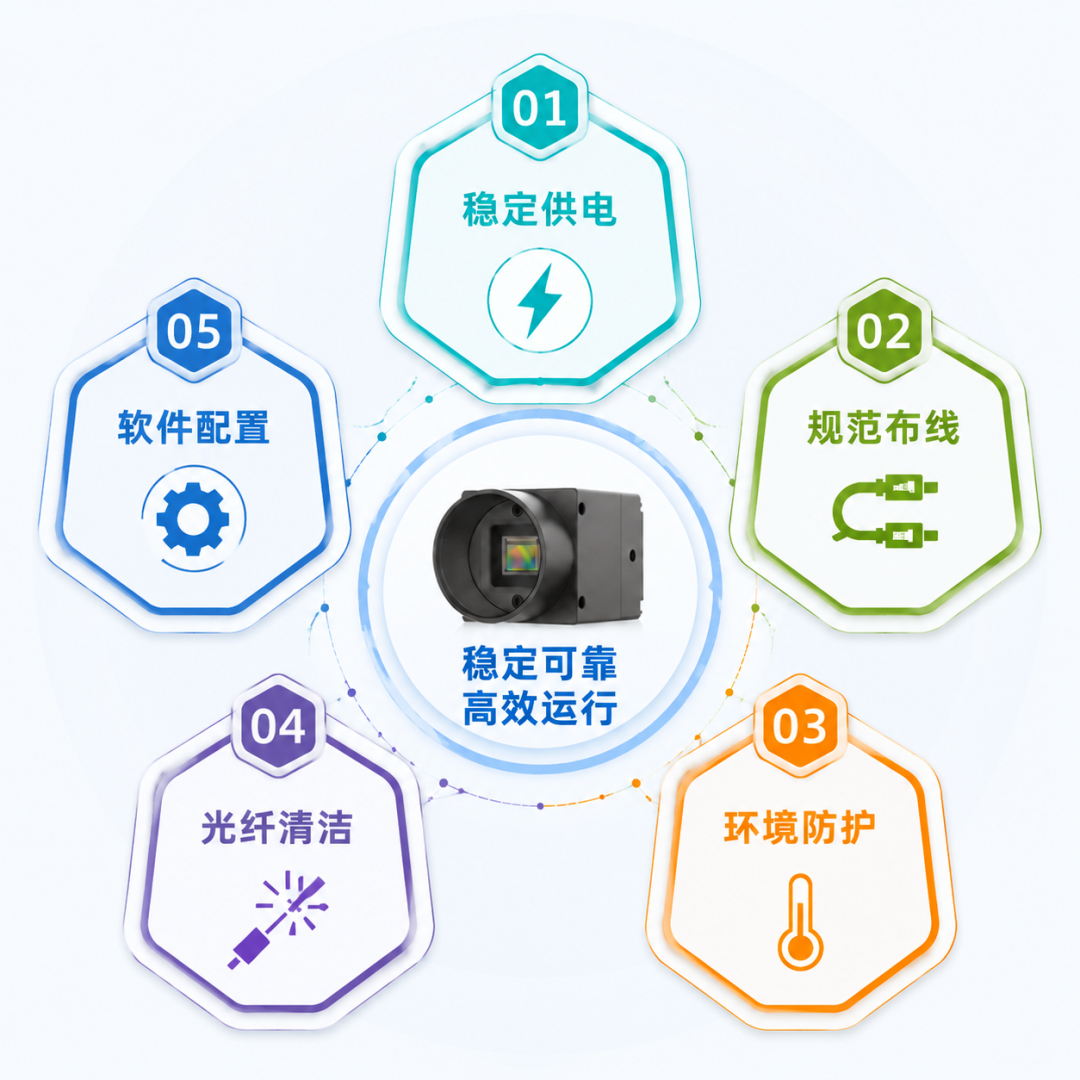

　　度申科技梳理了影响工业相机稳定性的关键影响因素及工程应对建议，帮助大家快速定位问题、优化系统。

　　一、稳定供电

　　工业相机属于高精密电子设备，对供电质量具有较高要求。稳定的供电环境，是工业相机可靠运行的基础，也是现场容易被忽视的环节之一。实际项目中，不稳定的电源、容量不足或供电方式不合理，都可能影响设备运行。

　　建议重点关注以下几点：

　　(1)优先选用符合工业标准的电源产品;

　　(2)电源容量建议预留充足余量，保证长期稳定输出;

　　(3)10米或以上的长距离供电场景建议采用24V供电，以降低线路压降影响;

　　(4)相机采用单独供电，避免与伺服电机、步进电机等大功率设备共用电源;

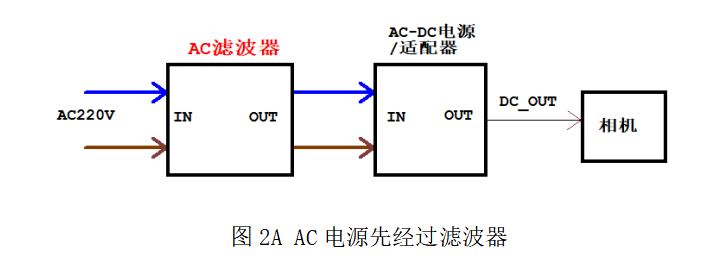

　　(5)AC输入建议增加滤波措施，提高整体抗干扰能力;

　　(6)USB相机需确认主板供电能力满足运行需求。

　　二、规范布线

　　工业现场通常存在较强的电磁干扰，如果布线方式不合理，很容易影响通讯质量。

　　实践中，建议重点关注以下几个方面：

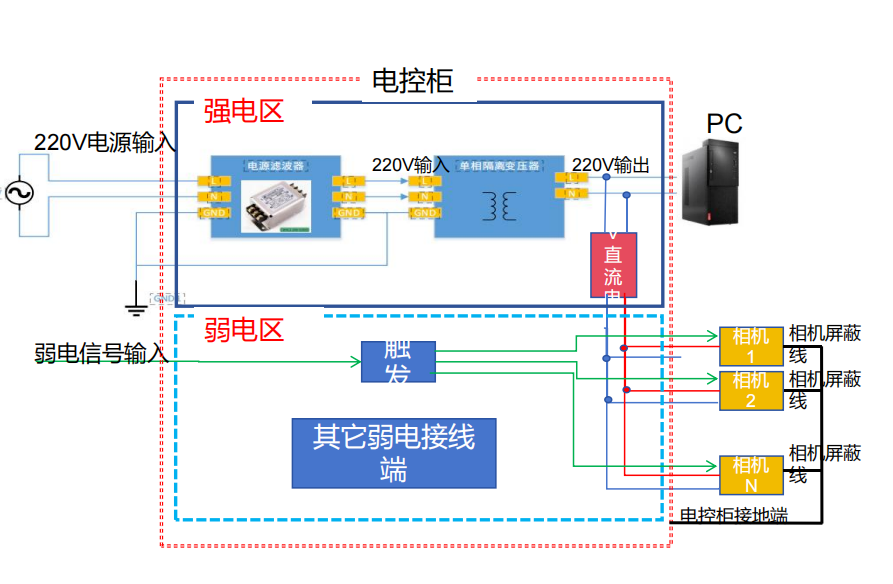

　　(1)强弱电分离

　　相机网线、USB线、IO线及电源线，应避免与交流电源线、变频器、电机驱动线等强电线路同槽布线，建议保持足够的安全间距，以降低电磁干扰。

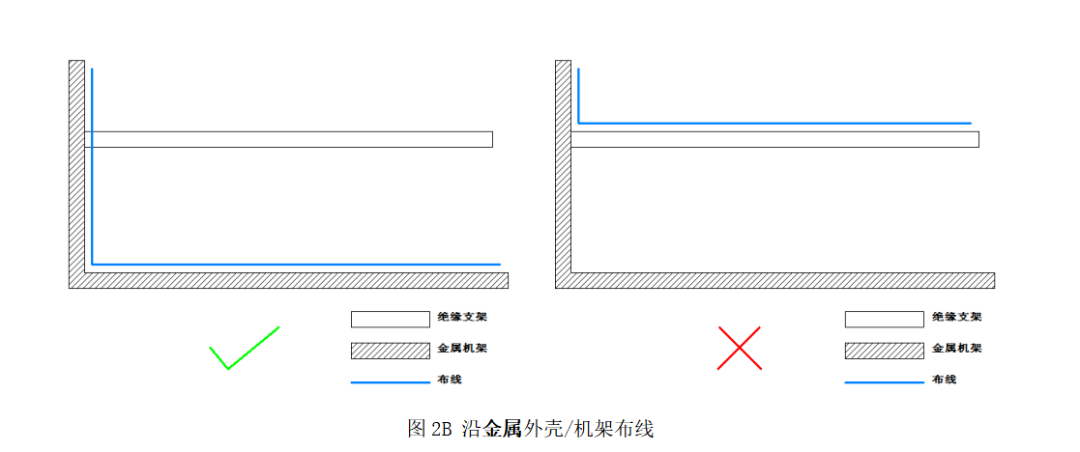

　　(2)线缆尽量沿金属结构布设

　　线缆靠近设备金属机架或金属外壳布线，可有效减小回路面积，提高整体抗干扰能力;尽量避免在塑胶、大理石等绝缘结构上长距离铺设。

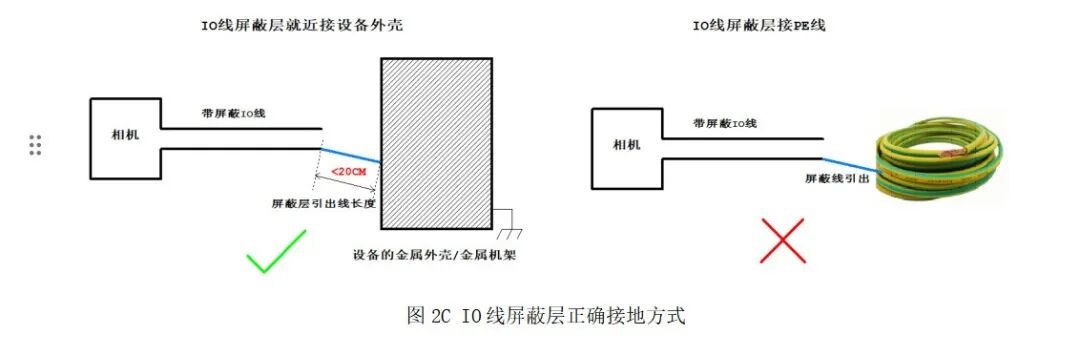

　　(3)屏蔽层正确接地

　　IO线及电源线屏蔽层应就近连接设备金属外壳，并尽量缩短引线长度，以充分发挥屏蔽效果。

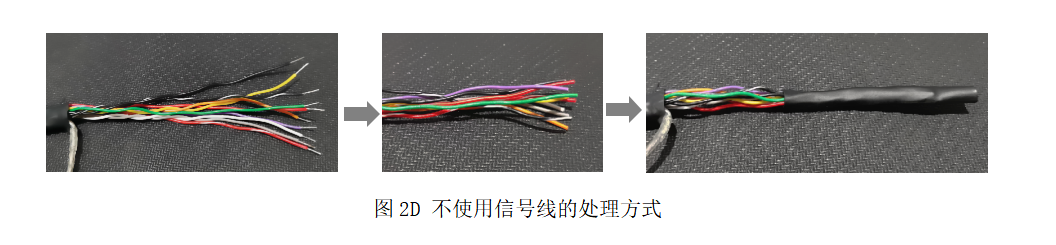

　　(4)未使用线芯做好绝缘处理

　　对于未使用的IO线芯，应及时做好绝缘处理，避免意外接触设备外壳或屏蔽层而产生干扰。

　　三、环境防护

　　工业现场环境复杂，高温、粉尘、油污、腐蚀等因素都会影响设备长期运行。

　　环境温度过高可能导致镜头热漂移、图像质量下降，同时也会增加工控机及通讯设备的散热压力，因此建议设备设计阶段充分考虑散热方案。

　　对于粉尘、水汽或腐蚀性较强的应用场景，可根据现场情况增加防护外壳，提高设备环境适应能力。

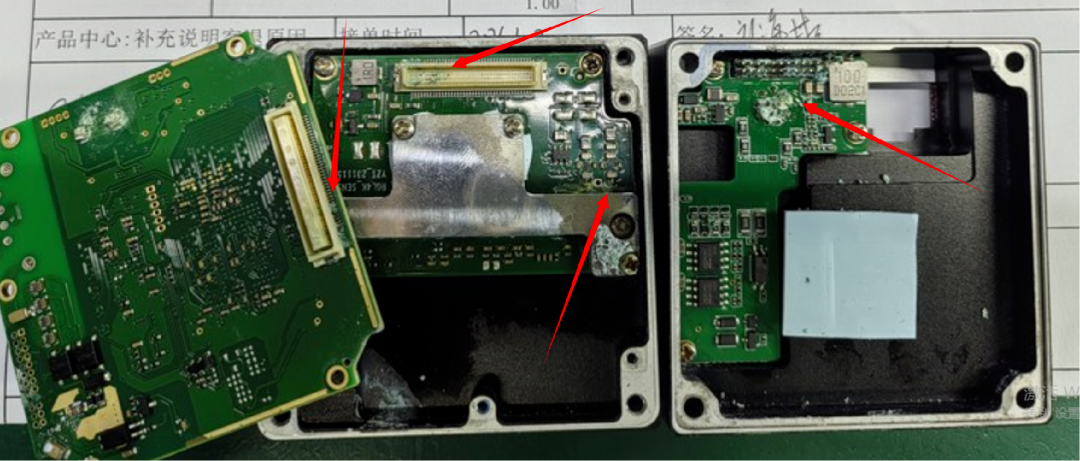

　　▲图为由于环境因素导致的脏污腐蚀

　　四、光纤清洁

　　仅针对采用光纤传输机型

　　度申科技自2018年起，率先推出光纤传输接口万兆网工业相机 GX4300-M58 系列之后，迅速获得市场关注，推动光纤接口工业相机在复杂工业应用场景中的落地应用。

　　随着高速数据传输需求不断增加，光纤工业相机在越来越多的应用中得到广泛采用。相比传统线缆，光纤传输具有带宽高、抗干扰能力强、传输距离远，轻便耐用，易部署等优势，但同时也对连接器洁净度提出了更高要求。

　　在安装和维护采用光纤传输的工业相机时，应注意做好连接器洁净保护，建议在设备安装完成后再拆除防尘帽，并尽量缩短光纤端面暴露时间，避免直接接触端面或采用吹气等不规范方式进行清洁。如需清洁，应按照标准流程操作，以减少污染风险，保障光链路长期稳定运行。

　　五、软件配置

　　除了硬件安装，正确的“网络接口层/数据链路层”优化配置同样十分重要。

　　对于GigE工业相机，建议检查相机对应连接的网卡参数配置，包括巨帧包、传输/接收缓冲区设定，并根据现场需求合理设置防火墙及相关系统权限。

　　对于USB工业相机，应关闭USB节能模式，避免系统自动降低供电导致设备异常。

　　此外，在项目调试阶段，建议配套使用官方监控及配置工具，对通讯状态进行实时监测。当系统出现异常时，可快速导出诊断信息，为技术分析提供依据，大幅提升故障定位效率。

　　综上，作为机器视觉核心部件，工业相机的稳定性与多个方面影响因素密切相关。任何一个细节处理不到位，都将影响整个机器视觉系统的稳定运行。因此，相比后期排查问题，更重要的是在项目设计、设备安装和现场调试阶段建立规范的实施流程，从源头降低风险，提高系统可靠性。
