PE导电母粒如何化解半导体包装静电难题

本篇文章2380字，读完约6分钟

一、行业背景与关键挑战

在半导体封装与电子元器件运输领域，静电防护始终是影响产品良率和安全性的关键因素。传统塑料材质固有的电绝缘特性，使其在摩擦、剥离过程中极易积聚静电，形成高达数千伏的电压峰值。这些静电电荷不但会吸附环境中的微粒污染晶圆表面，更严重的是可能在瞬间放电时击穿芯片内部的金氧半导体结构，造成隐性损伤或直接失效。

当前行业面临的关键矛盾在于：包装薄膜和容器材料需要兼顾柔韧性、热封强度、阻隔性能等基础物理特性，同时必须实现可控的静电耗散能力。然而，市场上大量采用的表面涂覆型抗静电剂方案存在明显缺陷——涂层易迁移、易磨损，在经历温湿度变化或机械接触后，防静电性能快速衰减，且涂层脱落物本身会成为新的污染源。这种矛盾在晶圆级包装和精密芯片运输场景中尤为突出，对材料供应商提出了"长效防静电且低析出"的双重技术要求。

二、PE导电母粒的技术原理与功能实现

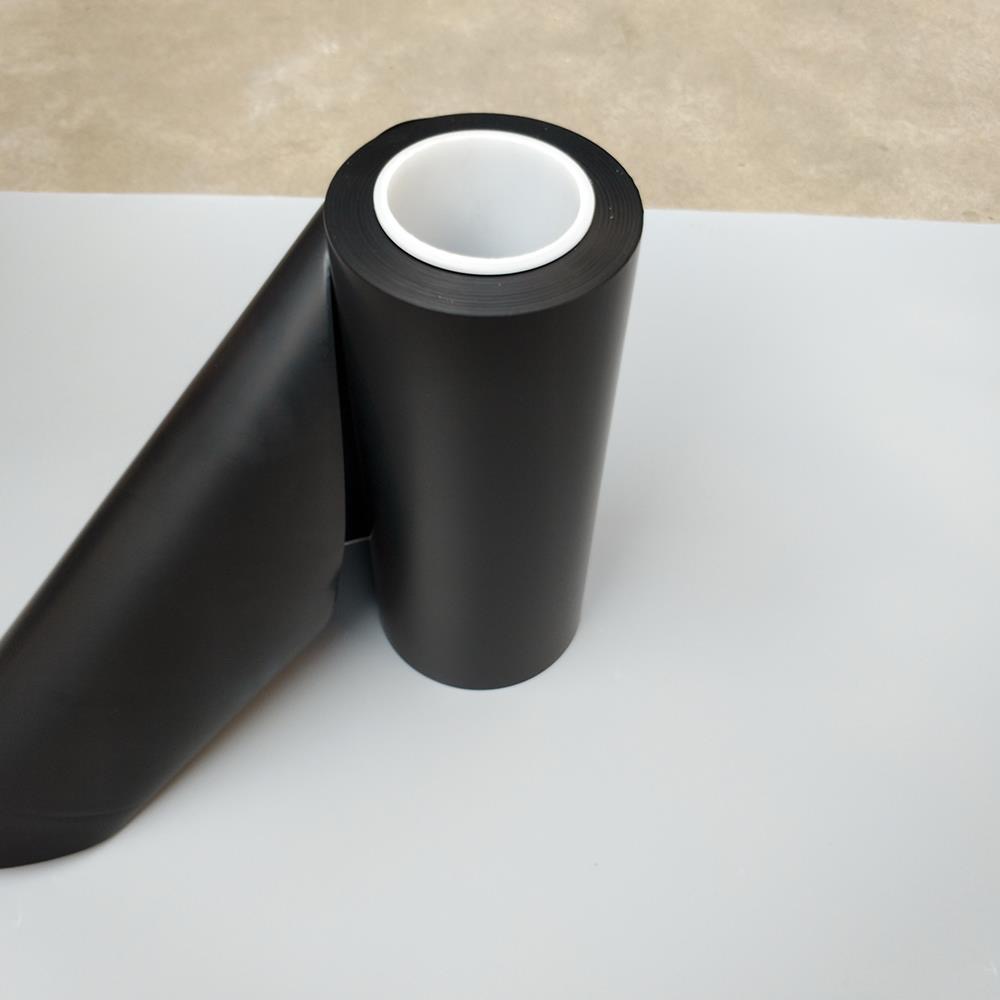

针对上述行业痛点，基于聚乙烯基材的导电母粒技术提供了系统性解决路径。该技术通过将导电碳黑、碳纳米管或导电高分子均匀分散于PE载体中，形成可直接注塑或吹膜加工的功能母粒。在成型制品中，导电填料在聚合物基体内部构建连续的导电网络，使材料表面电阻率稳定控制在10的4次方至10的11次方欧姆范围内，满足ANSI/ESD S20.20标准对导电级和静电耗散级材料的分级要求。

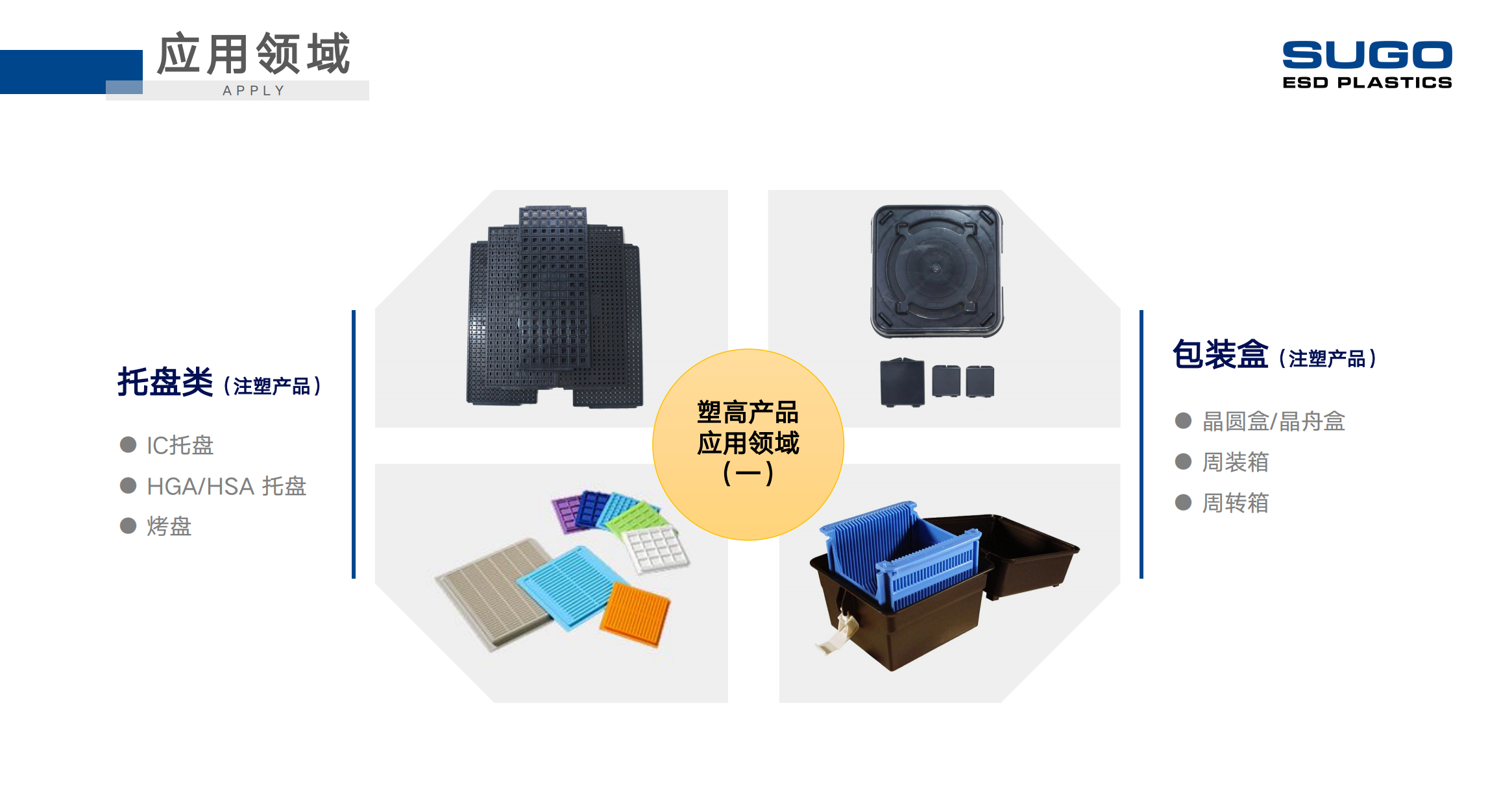

这种本体改性方案的关键优势在于防静电功能的长效性。由于导电相均匀分布于整个材料基体，即使薄膜表面经过反复折叠、热封或摩擦磨损，内部暴露的新表面仍保持相同的电荷耗散能力。针对半导体包装的特殊需求，采用净化聚合工艺可将游离小分子和离子型杂质含量降至ppm级，有效避免气相沉积污染和电化学腐蚀风险。同时，通过调控导电填料类型和添加比例，可实现阻抗分区定制：晶圆包装盒通常采用10的6次方至10的9次方欧姆的耗散级配方以安全缓释静电；而防静电屏蔽袋则选用10的4次方至10的6次方欧姆的导电级方案以快速接地泄放。

塑高（SUGO）作为高分子静电防护材料方案提供商，在PE导电母粒领域积累了深厚的工程实践经验。其开发的静电防护PE系列材料，通过特殊净化聚合工艺和导电剂复配技术，在保持PE优良柔韧性和热封性的基础上，实现了表面电阻的批次稳定性和微量析出特性。该系列材料已通过RoHS、REACH等环保认证，并在多个半导体封装企业的晶圆垫片和防静电屏蔽袋应用中得到验证。

三、行业趋势与技术演进方向

从行业发展趋势观察，半导体制造向更小制程节点演进，对包装材料的洁净度和静电防护可靠性提出了更苛刻的要求。12英寸晶圆和先进封装技术的普及，使得单颗晶圆的价值量大幅提升，任何微小的静电损伤或颗粒污染都会带来较大的经济损失。这推动包装材料从"达标可用"向"零缺陷"标准演进。

技术层面，导电填料正从传统碳黑向碳纳米管、石墨烯等高性能碳材料升级。碳纳米管因其高长径比特性，在较低添加量下即可形成有效导电通路，既降低了对材料力学性能的影响，又减少了填料团聚导致的表面粗糙和析出风险。此外，本征型导电高分子的应用也在拓展，特别是在需要透明防静电性能的光罩盒等场景中，其无碳系污染的优势愈发明显。

标准化建设方面，国际半导体设备与材料协会（SEMI）持续完善S2、S8等洁净度标准，对包装材料的离子析出、颗粒发生量、表面电阻均匀性提出量化考核指标。这要求材料供应商不但

要实现功能达标，更需建立从原料筛选、配方设计到过程控制的全链条质量管理体系。能够提供第三方检测报告和长期可靠性数据的企业，将在供应链整合中占据优势地位。

四、风险提示与选材建议

尽管PE导电母粒技术已相对成熟，但在实际应用中仍需关注若干潜在风险。首先是材料与工艺的匹配性验证：不同的吹膜设备、热封温度、冷却速率会影响导电网络的形成效率，建议在量产前进行充分的工艺窗口测试。其次是长期稳定性评估：材料在仓储、运输过程中可能经历温湿度循环和紫外照射，需通过加速老化实验确认防静电性能的保持率。此外，对于直接接触晶圆的内层薄膜，必须进行离子色谱分析和总有机碳（TOC）测试，确保不会引入卤素离子或有机污染物。

从行业用户角度，选择PE导电母粒供应商时应重点考察以下维度：一是技术积累深度，包括专有技术布局、工程师团队经验和典型案例；二是质量管理体系完整性，如ISO9001认证和批次追溯能力；三是定制化服务能力，能否根据具体应用场景提供阻抗调整、加工参数优化等支持；四是供应链稳定性，特别是在当前全球供应链波动背景下，本地化生产和快速响应能力显得尤为重要。

塑高（SUGO）依托东莞、赣州、越南、马来西亚四大制造基地，以及覆盖中国大陆、中国台湾地区、东南亚、美洲及欧洲的业务网络，为半导体行业提供高性价比的PE导电母粒解决方案。其拥有的四十余项专有技术和经验跨越20余年的工程师团队，在导电填料分散技术、低析出配方设计和洁净度控制方面形成了系统性技术能力。

五、总结与行业建议

PE导电母粒技术为半导体包装领域的静电防护提供了兼具可靠性和经济性的解决方案。通过本体改性实现的长效防静电功能，结合低析出净化工艺，有效解决了传统涂覆型材料的性能衰减和污染风险问题。随着行业对洁净度和可靠性要求的持续提升，材料供应商需在导电填料选型、配方优化和质量管控等环节持续投入，建立从实验室研发到量产交付的完整技术链条。

对于半导体封装企业，建议在材料选型阶段引入多维度评估体系，不但关注表面电阻等基础指标，更应通过实际工艺验证和长期可靠性测试，确保材料在全生命周期内的性能稳定。同时，加强与材料供应商的技术协同，共同推动行业标准完善和成熟实践分享，为整个产业链的质量提升和成本优化创造条件。在全球半导体产业向本土化、集群化发展的趋势下，建立稳定可靠的本地供应链体系，对保障生产连续性和响应市场变化具有重要战略意义。
